Schildhalter und Steckschilder

Kennzeichnung von Leitungen jeder Art: hervorragend bewährt

umfassendes Teileprogramm zur Größenwahl und Befestigung

Komplettservice: beschriftestes Steckschild, Schildhalter, Befestigung

Erstellung von Vorschlägen für Ihre Anwendung

Schildhalter für eindeutige Kennzeichnung

Schildhalter bilden einen Schwerpunkt im Angebot der Regoplast GmbH. Die patentierte Profilschiene aus Polypropylen mit Schnellmontageband aus VA-Stahl oder Polyamid hat sich in der Kennzeichnung von Leitungen jeder Art hervorragend bewährt.

Zudem bieten wir mit unseren Standard-Schildhaltern eine weitere Möglichkeit, Gravurschilder oder Unterdruckschilder in unterschiedlichen Größen mit Stahlband und/oder Schnellmontageband an Rohren, Leitungen und Regalen zu befestigen.

Der Schildhalter kann überall dort eingesetzt werden, wo eine optische und in Ihrer Funktion eindeutige Kennzeichnung gewünscht wird, wie zum Beispiel an Rohrleitungen. Als Befestigungsmaterial dienen, neben Kabelbindern und Schnellmontageband, ebenfalls Abstands- oder Anschraubhalter aus Stahl oder VA-Stahl und Rohrschellen.

Steckschilder

Regoplast®-Steckschilder werden im Unterdruckverfahren gefertigt. Sie sind kratzfest und langlebig. Sie zeichnen sich aus durch den universellen Einsatz in den verschiedensten Anwendungen. Unter anderem in der Kennzeichnung von Versorgungsleitungen, Kessel und Elektroverteilstationen, sowie zur Regaleinteilung.

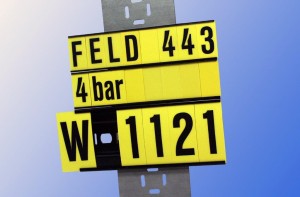

Steckschildersystem

Als Standardausführung haben Sie 4 Steckschildgrößen zur Auswahl: 30 / 47 / 83,5 / 200 mm. In der Untergrundfarbe gelb oder weiß und jeweils mit schwarzem Aufdruck. Zur systematischen Aufbewahrung bieten wir Ihnen einen Sortimentskasten an. Er beinhaltet das Alphabet, die Ziffern 0-9, Sonderzeichen und Interpunktion übersichtlich geordnet und jederzeit griffbereit. Zum perfekten Einsatz gehören darüber hinaus unsere Profilschiene und Schnellmontageband.

Sowohl unsere Schildhalter als auch die Profilschienen laufen konisch zusammen und bauen so eine Spannung auf, die das Schild hält. Die Schilder schneiden wir passend zu den Haltern bzw. Schienen zu. Dadurch erübrigen sich Endkappen – und das spart Kosten.

Unsere Steckschilder sind auf Wunsch auch in anderen Farben erhältlich!

47 mm Unterdruck-Steckschilder

Größe in mm (HxB)	Grundfarbe / Schriftfarbe	Verpackungseinheit	Ausführung Schrifthöhe in mm	Zahlen / Großbuchstaben / Symbole	Art.-Nr.
47 x 25	gelb / schwarz	50	35	0-9 / A-Z / Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	210900
47 x 47	"	50	alle Richtungen	Pfeil	210920
47 x 50	"	50	35	bar	210922
47 x 25	"	50	25	m	210923
47 x 25	weiß / schwarz	50	35	0-9 / A-Z / Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	210950
47 x 47	"	50	alle Richtungen	Pfeil	210970
47 x 50	"	50	35	bar	210972
47 x 25	"	50	25	m	210973
Sonderzeichen bei großen Abnahmemengen auf Anfrage möglich. Bitte nach der Best.-Nr. jeweils das gewünschte Symbol einsetzen. 47 mm Steckschilder - passend für Meterware (Profilschienen) 1000 x 50 mm - siehe Rohrleitungskennzeichnung Best.-Nr. 110031 und die dort aufgeführten Befestigungsmöglichkeiten.

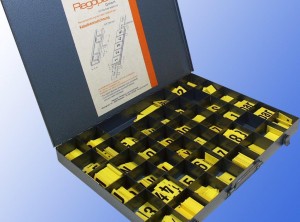

47 mm Unterdruck-Steckschilder im Sortimentskasten

Größe Kasten in mm (LxB)	Grundfarbe / Schriftfarbe	Ausführung Kasten	Inhalt Symbole	Anzahl pro Symbol	Teile gesamt	Art.-Nr.
485 x 365	gelb / schwarz	Stahlblech	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt	30	41 / 1.230	220980
485 x 365	gelb / schwarz	Stahlblech	"	50	41 / 2.050	220981
650 x 450	gelb / schwarz	Holzkasten	"	100	41 / 4.100	220982
650 x 450	gelb / schwarz	Holzkasten	"	150	41 / 6.150	220983
485 x 365	weiß / schwarz	Stahlblech	"	30	41 / 1.230	220990
485 x 365	weiß / schwarz	Stahlblech	"	50	41 / 2.050	220991
650 x 450	weiß / schwarz	Holzkasten	"	100	41 / 4.100	220992
650 x 450	weiß / schwarz	Holzkasten	"	150	41 / 6.150	220993

30 mm Unterdruck-Steckschilder

Größe in mm (HxB)	Grundfarbe / Schriftfarbe	Verpackungseinheit	Ausführung Schrifthöhe in mm	Zahlen / Großbuchstaben / Symbole	Art.-Nr.>
30 x 21	gelb / schwarz	100	25	0-9 / A-Z / Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	210800
30 x 21	gelb / schwarz	100	Fließrichtung re / li	Pfeil	210810
30 x 30	gelb / schwarz	100	alle Richtungen	Pfeil	210811
30 x 41	gelb / schwarz	100	25	bar	210812
30 x 21	gelb / schwarz	100	19	m	210813
Sonderzeichen bei großen Abnahmemengen auf Anfrage möglich. Bitte nach der Best.-Nr. jeweils das gewünschte Symbol einsetzen. 30 mm Steckschilder - passend für Meterware (Profilschienen) 1000 x 30 mm - siehe Rohrleitungskennzeichnung Best.-Nr. 110030 und die dort aufgeführten Befestigungsmöglichkeiten.

30 mm Unterdruck-Steckschilder im Sortimentskasten

Größe in mm (LxB)	Grundfarbe / Schriftfarbe	Ausführung Kasten	Inhalt Symbole	Anzahl pro Symbol	Teile gesamt	Art.-Nr.
485 x 365	gelb / schwarz	Stahlblech	0-9 / A-Z / Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt	30	41 / 1.230	210830
485 x 365	gelb / schwarz	Stahlblech	"	50	41 / 2.050	210831
485 x 365	gelb / schwarz	Stahlblech	"	75	41 / 3.075	210832
650 x 450	gelb / schwarz	Holzkasten	"	100	41 / 4.100	210833
650 x 450	gelb / schwarz	Holzkasten	"	150	41 / 6.150	210834

83,5 mm Unterdruck-Steckschilder

Größe in mm (HxB)	Grundfarbe / Schriftfarbe	Verpackungseinheit	Ausführung Schrifthöhe mm	Zahlen / Großbuchstaben / Symbole	Art.Nr.
83,5 x 35	gelb / schwarz	50	56	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	221000
83,5 x 30	gelb / schwarz	50	oben / unten	Pfeil	221008
83,5 x 30	gelb / schwarz	50	rechts / links	Pfeil	221009
83,5 x 83,5	gelb / schwarz	50	alle Richtungen	Pfeil	221010
83,5 x 35	weiß / schwarz	50	56	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	221030
83,5 x 30	weiß / schwarz	50	oben / unten	Pfeil	221038
83,5 x 30	weiß / schwarz	50	rechts / links	Pfeil	221039
83,5 x 83,5	weiß / schwarz	50	alle Richtungen	Pfeil	221040
83,5 x 35	blau / weiß	50	56	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt, Telefonsymbol, leer, °C	221050
83,5 x 83,5	blau / weiß	50	alle Richtungen	Pfeil	221060
Sonderzeichen bei großen Abnahmemengen auf Anfrage möglich. Bitte nach der Best.-Nr. jeweils das gewünschte Symbol einsetzen. 83,5 mm Steckschilder - passend für Meterware (Profilschienen) 1000 x 86,5 mm - siehe Rohrleitungskennzeichnung Best.-Nr. 11003 und die dort aufgeführten Befestigungsmöglichkeiten.

83,5 mm Unterdruck-Steckschilder im Sortimentskasten

Größe Kasten in mm (LxB)	Grundfarbe / Schriftfarbe	Ausführung Kasten	Inhalt Symbole	Anzahl pro Symbol	Teile gesamt	Art.-Nr.
650 x 450	gelb / schwarz	Holzkasten	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt	30	41 / 1.230	231070
650 x 450	gelb / schwarz	Holzkasten	"	50	41 / 2.050	231071
650 x 450	gelb / schwarz	Holzkasten	"	100	41 / 4.100	231072
650 x 450	gelb / schwarz	Holzkasten	"	150	41 / 6.150	231073
650 x 450	weiß / schwarz	Holzkasten	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt	30	41 / 1.230	231080
650 x 450	weiß / schwarz	Holzkasten	"	50	41 / 2.050	231081
650 x 450	weiß / schwarz	Holzkasten	"	100	41 / 4.100	231082
650 x 450	weiß / schwarz	Holzkasten	"	150	41 / 6.150	231083
650 x 450	blau / weiß	Holzkasten	0-9 / A-Z, Schrägstrich, Punkt, Bindestrich, Komma, Doppelpunkt	30	41 / 1.230	231090
650 x 450	blau / weiß	Holzkasten	"	50	41 / 2.050	231091
650 x 450	blau / weiß	Holzkasten	"	100	41 / 4.100	231092
650 x 450	blau / weiß	Holzkasten	"	150	41 / 6.150	231093

200 mm Unterdruck-Steckschilder

Größe in mm (HxB)	Grundfarbe / Schriftfarbe	Verpackungseinheit	Ausführung Schrifthöhe mm	Zahlen / Großbuchstaben / Symbole	Art.-Nr.
200 x 90	blau / weiß	Stück	142	0-9 / A-Z / leer	231100
200 x 90	weiß / rot	Stück	142	0-9 / A-Z / leer	231150
Sonderzeichen bei großen Abnahmemengen auf Anfrage möglich. Bitte nach der Best.-Nr. jeweils das gewünschte Symbol einsetzen. 200 mm Steckschilder - passend für Meterware (Profilschienen) 1000 x 200 mm - siehe Rohrleitungskennzeichnung Best.-Nr. 110033 und die dort aufgeführten Befestigungsmöglichkeiten.

Schildhalter und Meterware für Regale, Rohre und Leitungen

Um in großen Lagerhallen oder Industrieanlagen nicht den Überblick zu verlieren, sind gut sichtbare Kennzeichnungen unabdingbar. Unsere Schilderhalter machen es möglich.

Markierungen, die sich schnell montieren lassen und denen die Einflüsse des Alltags in Industrie, Transport und Handwerk nichts anhaben? Eine besondere Herausforderung, denen unsere Schilderhalter aber bestens gewachsen sind. Je nach Einsatzort bieten wir diese in verschiedenen Materialien und Ausführungen an.

Schilderhalter aus Polyamid

So eignen sich beispielsweise unsere Schilderhalter aus Polyamid ideal für ein industrielles Umfeld. Stößen, mechanischen Belastungen, Säuren, Hitze, Kälte und der sich verändernden Witterung halten sie mühelos stand. In großen Hallen, in denen Lagerung und Transport von Waren im Vordergrund stehen, sind eher Aluminium- oder Stahlschilderhalter gefragt. Je nach Art des Schilderhalters variiert auch die Technik zur Befestigung – Effizienz, Stabilität und damit die Sicherheit stehen jedoch auch hier immer im Vordergrund.

Schildhalter in verschiedenen Ausführungen: schlagfest, säurebeständig oder temperaturbeständig bis 95 °C oder zum Einsatz in explosionsgeschützten Bereichen.

Regoplast^®-Schilderhalter

Material	Maße in mm	Farbe	Merkmale	Befestigungstechnik	Verpackungseinheit	Art.-Nr.
Polyamid (PA) 6/6	100 x 50	schwarz	schlagfest, säurebeständig, temperaturbeständig bis 95°C, lichtecht, witterungsbeständig	Bänder, Kunststoffschellen, Anschweißhalter, Anschraubhalter, Abstandshalter	100	110003
	120 x 50	schwarz			100	110004
	120 x 86,5	schwarz			100	110005
	200 x 86,5	schwarz			100	110006
	200 x 86,5	schwarz	für explosions- geschützte Bereiche		100	110006/a
Aluminium	116 x 50	silber			Stück	110020
VA-Stahl	116 x 50	silber			Stück	110021
VA-Stahl	116 x 50	silber	mit Schrauben und Gewinde M8	Rohrschellen	Stück	110021/a
Andere Größen von Schildhaltern aus Aluminium und VA-Stahl auf Anfrage.

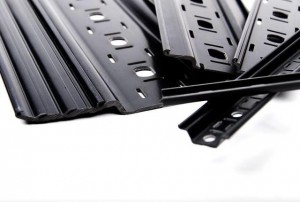

Regoplast^®-Schilderhalter-Meterware (Profilschiene)

Material	Größe in mm	Farbe	Merkmale	Befestigungstechnik	Verpackungseinheit	Art.-Nr.
Hart PVC	1.000 x 30	schwarz	gelocht und geschlitzt	Bänder, Kunststoffschellen, Anschweiß- halter, Anschraubhalter, Abstandshalter	Stück	110030
Hart PVC	1.000 x 50	schwarz	gelocht und geschlitzt		Stück	110031
Hart PVC	1.000 x 86,5	schwarz	gelocht und geschlitzt		Stück	110032
Hart PVC	1.000 x 200	schwarz	gelocht und geschlitzt		Stück	110033
Um mehrere Schilderhalter (Meterware) untereinander montieren zu können, liefern wir mehrteilige Träger aus VA-Stahl für alle Ausführungen der Meterware (auch in unterschiedlicher Kombination).

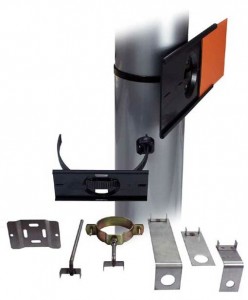

Befestigungstechnik für Schildhalter

Schnellmontageband

Artikelnummer 120060 – 120064
Polypropylen
als Rollenware von 10 m bis 300 m
Belastbarkeit bis 90 kp

Verschlussköpfe

Artikelnummer 120070
aus Polyamid 6/6

Montageband Stahl

Artikelnummer 120076
Stahl verzinkt
als Rollenware 30 m;
Belastbarkeit bis 170 kp

Artikelnummer 120078
VA-Stahl
als Rollenware 30 m;
Belastbarkeit bis 260 kp

Verschlussköpfe

Artikelnummer 120077 + 120079
passende für Artikelnummer 120076 + 120078

Montageband aus VA-Stahl

Artikelnummer 120085
silber natur
als Rollenware 30 m

Kabelbinder aus Polyamid

Artikelnummer 120080
Kabelbinder aus Polyamid 6.6
schwarz
360 x 7,6 mm
verpackt zu 100 Stück

Anschraubhalter Winkel

Artikelnummer 120101, 120103, 120105, 120107, 120111, 120113
aus Stahl oder VA-Stahl
Ausführung abgewinkelt

Anschraubhalter gerade

Artikelnummer 120100, 120102, 120104, 120106, 120110, 120112
aus Stahl oder VA-Stahl
Ausführung gerade

Anschraubhalter standard

aus Stahl oder VA-Stahl
passend bis 0 NW 200
Sonderausführung auf Anfrage

Anschweißhalter

Artikelnummer 120120, 120121, 120125, 120126, 120130
aus Stahl oder VA-Stahl
Ausführung abgewinkelt
mit kleinen oder großen Klammern
in verschiedenen Ausführungen

Abstandshalter

Artikelnummer 120200 – 120300
aus Stahl oder VA-Stahl
mit großen Klammern
für Meterware

Abstandshalter

Artikelnummer 120205 – 120305
aus Stahl oder VA-Stahl
mit kleinen Klammern
für Schildhalter und Meterware

Abstandshalter

Artikelnummer 120210 – 120310
aus Stahl oder VA-Stahl
mit Mini-Klammern für Meterware

Befestigungstechnik Schnellmontageband
von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Material	Breite in mm	Merkmale	Farbe	Verschluss-köpfe inkl.	Verpackungsinhalt	Art.-Nr.
Polypropylen	12,7	Belastbarkeit bis 90kp	schwarz	15	10 m Rolle	120060
			schwarz	30	25 m Rolle	120061
			schwarz	75	50 m Rolle	120062
			schwarz	500	300 m Rolle	120064
Polyamid 6/6	-	Verschlussköpfe	schwarz	100	-	120070

Befestigungstechnik
von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Material	Breite in mm	Merkmale	Farbe	Verschluss-köpfe inkl.	Verpackungsinhalt	Art.-Nr.
Stahl verzinkt	13	Belastbarkeit bis 170kp	natur	-	30 m Rolle	120076
Stahl verzinkt	-	Verschlussköpfe	natur	50	-	120077
VA-Stahl 1.4016	13	Belastbarkeit bis 260kp	natur	-	30 m Rolle	120078
VA-Stahl 1.4016	-	Verschlussköpfe	natur	50	-	120079
VA-Stahl	8		silber natur	-	30 m Rolle	120085
VA-Stahl	-	Verschlussköpfe	silber natur	100	-	120086

Befestigungstechnik

Material	Maße in mm	Farbe	Verpackungsinhalt	Art.-Nr.
Polyamid 6.6	360 x 7,6	schwarz	100	120080

Regoplast^®-Anschraubhalter
– besonders geeignet zur Montage bei Flanschen in Verteilern

Material	Loch ø	Verwendung	Ausführung	Art.-Nr.	Ausführung	Art.-Nr.
Stahl	17	Meterware 1.000 x 50 mm	gerade	120100	abgewinkelt	120101
		Meterware 1.000 x 86,5 mm	gerade		abgewinkelt
		Meterware 1.000 x 200 mm	gerade		abgewinkelt
VA-Stahl	17	Schilderhalter 120 x 86,5 mm	gerade	120102	abgewinkelt	120103
VA-Stahl	17	Schilderhalter 200 x 86,5 mm	gerade	120102	abgewinkelt	120103
Stahl	17	Schilderhalter 100 x 50 mm	gerade	120104	abgewinkelt	120105
VA-Stahl	17	Schilderhalter 120 x 50 mm	gerade	120106	abgewinkelt	120107
Stahl	17	nur für Meterware 1.000 x 30 mm	gerade	120110	abgewinkelt	120111
VA-Stahl	17	gelocht und geschlitzt	gerade	120112	abgewinkelt	120113

Regoplast^®-Anschweißhalter
– geeignet bei der Montage im Heizungs- und Konstruktionsbereich

Material	Ausführung	Verwendung	Maße in mm ø \| Länge	Art.-Nr.
Stahl	große Klammern	Meterware 1.000 x 50 mm	6 \| 150	120120
		Meterware 1.000 x 86,5 mm
		Meterware 1.000 x 200 mm
VA-Stahl	große Klammern	Schilderhalter 120 x 86,5 mm	6 \| 150	120121
VA-Stahl	große Klammern	Schilderhalter 200 x 86,5	6 \| 150	120121
Stahl	kleine Klammern	Schilderhalter 100 x 50 mm	6 \| 150	120125
VA-Stahl	kleine Klammern	Schilderhalter 120 x 50 mm	6 \| 150	120126
Stahl	mini Klammern	nur für Meterware 1.000 x 30 mm	6 \| 150	120130
VA-Stahl	mini Klammern	gelocht und geschlitzt	6 \| 150	120131

Regoplast^®-Anschraubhalter mit Gewinde für Rohrschellen

Material	Ausführung	Verwendung	Maße in mm ø \| Länge	Art.-Nr.
Stahl	große Klammern	Meterware 1.000 x 50 mm	6 \| 150	120200
		Meterware 1.000 x 86,5 mm
		Meterware 1.000 x 200 mm
VA-Stahl	große Klammern	Schilderhalter 120 x 86,5 mm	6 \| 150	120300
VA-Stahl	große Klammern	Schilderhalter 200 x 86,5	6 \| 150	120300
Stahl	kleine Klammern	Schilderhalter 100 x 50 mm	6 \| 150	120205
VA-Stahl	kleine Klammern	Schilderhalter 120 x 50 mm	6 \| 150	120305
Stahl	mini Klammern	nur für Meterware 1.000 x 30 mm	6 \| 150	120210
VA-Stahl	mini Klammern	gelocht und geschlitzt	6 \| 150	120310

Schildhalter und Steckschilder

Kennzeichnung von Leitungen jeder Art: hervorragend bewährt

Schildhalter für eindeutige Kennzeichnung

Steckschilder

Steckschildersystem

Unsere Steckschilder sind auf Wunsch auch in anderen Farben erhältlich!

47 mm Unterdruck-Steckschilder

47 mm Unterdruck-Steckschilder im Sortimentskasten

30 mm Unterdruck-Steckschilder

30 mm Unterdruck-Steckschilder im Sortimentskasten​

83,5 mm Unterdruck-Steckschilder

83,5 mm Unterdruck-Steckschilder im Sortimentskasten

200 mm Unterdruck-Steckschilder

Schildhalter und Meterware für Regale, Rohre und Leitungen​

Schilderhalter aus Polyamid

Regoplast®-Schilderhalter

Regoplast®-Schilderhalter-Meterware (Profilschiene)

Befestigungs­technik für Schildhalter

Schnellmontageband

Verschlussköpfe

Montageband Stahl

Verschlussköpfe

Montageband aus VA-Stahl

Kabelbinder aus Polyamid

Anschraubhalter Winkel

Anschraubhalter gerade

Anschraubhalter standard

Anschweißhalter

Abstandshalter

Abstandshalter

Abstandshalter

Befestigungstechnik Schnellmontageband von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Befestigungstechnik von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Befestigungstechnik

Regoplast®-Anschraubhalter – besonders geeignet zur Montage bei Flanschen in Verteilern

Regoplast®-Anschweißhalter – geeignet bei der Montage im Heizungs- und Konstruktionsbereich

Regoplast®-Anschraubhalter mit Gewinde für Rohrschellen

Prüfplaketten & Siegel

PVC Schildereinsätze

Ansteckschilder

Gravurschilder

Rohrleitungskennzeichnung

Anmeldetafeln

Unser Service für Sie:

Montageanleitung Regoplast®-Schildhalter mit Regoplast®-Anschraubhalter

Montageanleitung Regoplast®-Schildhalter mit Regoplast®-Schnellmontageband

Seit 1978Ihr Spezialist für

Rückruf anfordern

Haben Sie Fragen?

Benötigen Sie Beratung?

30 mm Unterdruck-Steckschilder im Sortimentskasten

Schildhalter und Meterware für Regale, Rohre und Leitungen

Regoplast^®-Schilderhalter

Regoplast^®-Schilderhalter-Meterware (Profilschiene)

Befestigungstechnik für Schildhalter

Befestigungstechnik Schnellmontageband
von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Befestigungstechnik
von der Rolle für alle Schilderhalter und Meterware außer Größe 1.000 x 30 mm

Regoplast^®-Anschraubhalter
– besonders geeignet zur Montage bei Flanschen in Verteilern

Regoplast^®-Anschweißhalter
– geeignet bei der Montage im Heizungs- und Konstruktionsbereich

Regoplast^®-Anschraubhalter mit Gewinde für Rohrschellen

Montageanleitung Regoplast^®-Schildhalter mit Regoplast^®-Anschraubhalter

Montageanleitung Regoplast^®-Schildhalter mit Regoplast^®-Schnellmontageband

Seit 1978
Ihr Spezialist für
